Megvan a csapágyház és a csapágy – de minden megvan a szereléshez?
Az osztott álló csapágyházak sok ipari és mezőgazdasági gép csapágyazásánál bevált megoldást jelentenek. Kialakításuk megkönnyítheti a szerelést és a karbantartást, miközben az adott alkalmazáshoz megfelelő csapágy, tömítés és rögzítési megoldás választható hozzájuk.
Ez a rugalmasság azonban azt is jelenti, hogy a komplett csapágyazás nem feltétlenül csak egy házból és egy csapágyból áll. Az adott kialakítástól függően adapterhüvelyre, tömítésre, rögzítőgyűrűre és más kapcsolódó elemekre is szükség lehet.
Ha ezek közül valamelyik kimarad, könnyen csak akkor derül ki a probléma, amikor a gépet már szétszerelted.
Korábbi cikkünkben az NTN-SNR SRB KIT komplett megoldásokat mutattuk be. Ezeknél az adott karbantartási feladathoz tartozó, egymáshoz illeszkedő alkatrészek egy készletben érhetők el.
De mi a helyzet akkor, ha nincs megfelelő KIT, vagy az adott csapágyazást egyedileg kell összeállítani?
Nézzük meg, mikor használnak osztott csapágyházat, és mire érdemes figyelni még a beszerzés előtt.
Miért praktikus az osztott csapágyház?

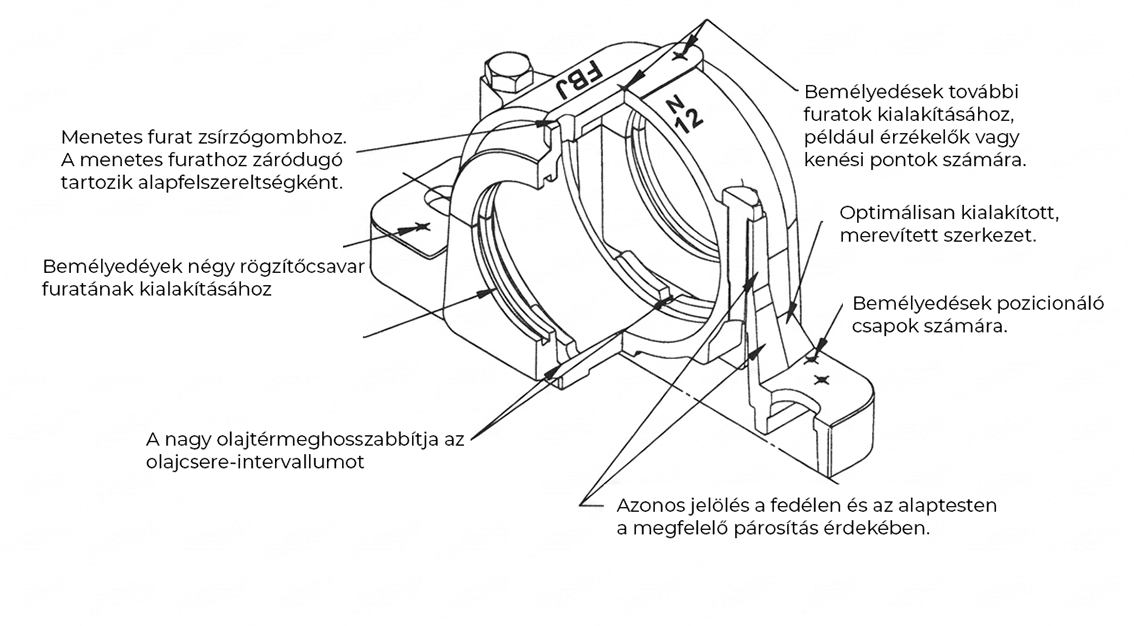

Az SN és SNU osztott álló csapágyházak egyik fontos előnye a szerelhetőségük. A ház felső része eltávolítható, ami megkönnyítheti a csapágy beépítését, ellenőrzését és karbantartását.
Ilyen csapágyházakkal többek között szállítópályákon, ventilátoroknál, hajtásoknál, mezőgazdasági gépeknél és különféle ipari berendezéseknél találkozhatunk.
További előnyük, hogy az adott alkalmazáshoz többféle csapágyazási és tömítési megoldás alakítható ki. Ehhez azonban az egyes elemeket megfelelően kell összeválogatni.
Mi kellhet egy osztott csapágyház szereléséhez?
Ha egy meglévő csapágyazást javítasz vagy új összeállítást építesz, az adott konstrukciótól függően szükséged lehet:
- SN / SNU osztott álló csapágyházra
- megfelelő csapágyra
- adapterhüvelyre
- megfelelő tömítésre
- FRB rögzítőgyűrűre, ha a csapágy axiális pozicionálása szükséges
Nem minden összeállításhoz kell valamennyi felsorolt elem. A lényeg, hogy még a szerelés előtt pontosan tudd, az adott csapágyazáshoz mire van szükség.
1. A csapágyház – jó kiindulópont lehet a cikkszám
Meglévő gép javításakor sokszor már rendelkezésre áll egy házjelölés, például SN506 vagy SNU506.
Ez jó kiindulópont lehet a megfelelő alkatrészek meghatározásához.
A ház cikkszáma azonban önmagában még nem feltétlenül határozza meg a komplett összeállítást.
Figyelembe kell venni többek között:
- milyen csapágy kerül a házba,
- milyen a tengely kialakítása,
- szükséges-e adapterhüvely,
- milyen tömítési megoldásra van szükség,
- valamint azt is, hogy a csapágyat axiálisan rögzíteni kell-e a házban.
Vagyis egy ismert házszám a keresés kezdete, nem feltétlenül a vége.
2. A csapágy – nemcsak a méret számít
Osztott álló csapágyházakban többek között önbeálló golyóscsapágyak és hordógörgős csapágyak alkalmazhatók.
Ha nem a ház, hanem a csapágy cikkszáma ismert – például 1206K, 2206K vagy 22206K –, abból szintén elindulhatsz a kapcsolódó elemek meghatározásához.
A csapágy kiválasztásánál azonban a fő méretek mellett az alkalmazást is figyelembe kell venni.
Számíthat többek között:
- a terhelés nagysága és iránya,
- a fordulatszám,
- a tengely kialakítása,
- a szükséges belső hézag,
- a kenés,
- valamint az üzemi környezet.
Ezért két azonos vagy hasonló méretű csapágy sem feltétlenül cserélhető fel automatikusan.
3. Kúpos furatú a csapágy? Adapterhüvelyre is szükséged lehet
A csapágy cikkszámának végén található jelölések fontos információt adhatnak.
A K jelölés kúpos furatú csapágyat jelent.
Ha ilyen csapágyat hengeres tengelyre szerelsz, az adott kialakítástól függően adapterhüvelyre lehet szükség. Ilyen alkatrész például a H206 adapterhüvely.
Az adapterhüvely kiválasztásánál természetesen fontos a csapággyal és a tengellyel való kompatibilitás.
De a szerelés módjára is figyelni kell.
Kúpos furatú csapágynál a hüvelyre történő feltolás befolyásolja a csapágy radiális belső hézagát. Ez különösen hordógörgős csapágyaknál fontos, ezért a szerelést és a beállítást mindig az adott csapágy gyártójának előírásai szerint kell elvégezni.
Vagyis nemcsak a megfelelő hüvelynek kell rendelkezésre állnia – a megfelelő szerelési eljárás is számít.
4. A tömítésről se feledkezz meg
A tömítés könnyen másodlagos alkatrésznek tűnhet, pedig fontos szerepe van a csapágyazás védelmében.
Por, nedvesség és más szennyeződések bekerülhetnek a csapágyazásba, ronthatják a kenőanyag állapotát és hozzájárulhatnak a csapágy idő előtti károsodásához.
Az osztott csapágyházak egyik előnye éppen az, hogy az alkalmazáshoz igazodó tömítési megoldás választható hozzájuk.
Nem feltétlenül ugyanaz a tömítés az ideális egy:
- száraz, poros környezetben,
- nedves vagy erősen szennyezett üzemben,
- illetve általános ipari alkalmazásban.
Ezért nem elég kizárólag a tengelyátmérőből kiindulni.
A tömítésnek a házhoz, a tengelyhez és az üzemi körülményekhez is megfelelőnek kell lennie.
A pontos kompatibilitást mindig az adott ház gyártójának műszaki adatai alapján érdemes ellenőrizni.
5. Kell FRB rögzítőgyűrű?
Van még egy alkatrész, amelyre nem minden összeállításnál van szükség, de ha kell, nem érdemes megfeledkezni róla.
Ez a rögzítőgyűrű.
Egy tengely csapágyazásánál az egyik csapágypont gyakran helymeghatározó, míg a másik lehetővé teszi az axiális elmozdulást – például a tengely hőtágulásának kompenzálása érdekében.
Ha a csapágyat a házban axiálisan pozicionálni kell, az adott összeállításhoz megfelelő FRB rögzítőgyűrű alkalmazható.
Ilyen jelölések például:
FRB12/180, FRB13/150 vagy FRB14/160.
A megfelelő rögzítőgyűrűt mindig a konkrét ház–csapágy összeállítás alapján kell kiválasztani.
Mi szokott csak a szereléskor kiderülni?
Megvan a ház. Megvan a csapágy.
A gépet szétszerelik, majd kiderül, hogy:
- hiányzik a szükséges adapterhüvely,
- nincs meg a megfelelő tömítés,
- szükség lenne rögzítőgyűrűre,
- vagy valamelyik kiválasztott elem mégsem illik a többihez.
Egy viszonylag kis értékű alkatrész hiánya ilyenkor akár a teljes szerelés befejezését is késleltetheti.
Ezért érdemes nemcsak a cserélendő fődarabot, hanem a komplett csapágyazást átnézni még a beszerzés előtt.
Nem vagy biztos benne, mi kell a szereléshez?
Ha már ismered a csapágyház vagy a csapágy cikkszámát, az jó kiindulópont lehet.
Nem vagy biztos benne, milyen csapágyra, adapterhüvelyre, tömítésre vagy rögzítőgyűrűre van szükséged?
Kérj segítséget szakértő kollégáinktól!
Segítünk ellenőrizni a szükséges elemeket, hogy lehetőleg még a rendelés előtt kiderüljön, mire van szükséged a szereléshez.
Gyakran Ismétele kérdések
Mi kell egy SN vagy SNU csapágyház komplett szereléséhez?
Az összeállítástól függően a csapágyház mellett megfelelő csapágyra, adapterhüvelyre, tömítésre és szükség esetén FRB rögzítőgyűrűre is szükség lehet. Nem minden csapágyazáshoz kell valamennyi elem, ezért mindig a konkrét ház–csapágy összeállításból érdemes kiindulni.
Milyen csapágy használható SN vagy SNU csapágyházban?
Osztott álló csapágyházakban többek között önbeálló golyóscsapágyak és hordógörgős csapágyak alkalmazhatók. A megfelelő típust nemcsak a méret, hanem például a terhelés, a fordulatszám, a tengely kialakítása, a belső hézag és az üzemi körülmények alapján kell
kiválasztani.
Mikor van szükség adapterhüvelyre?
Adapterhüvelyre például akkor lehet szükség, ha kúpos furatú csapágyat – például K jelölésű típust – hengeres tengelyre szerelünk. A hüvelynek illeszkednie kell a csapágyhoz és a tengelyhez, a szerelést pedig a csapágy gyártójának előírásai szerint kell elvégezni.
Hogyan válasszak tömítést az osztott csapágyházhoz?
A tömítés kiválasztásakor a csapágyház és a tengely mérete mellett az üzemi környezetet is figyelembe kell venni. Poros, nedves vagy erősen szennyezett környezet eltérő tömítési megoldást igényelhet.
A pontos kompatibilitást mindig az adott csapágyház gyártói műszaki adatai alapján érdemes ellenőrizni.
Mikor kell FRB rögzítőgyűrű a csapágyházba?
FRB rögzítőgyűrű akkor lehet szükséges, ha a csapágyat a házban axiálisan pozicionálni kell. A megfelelő rögzítőgyűrű méretét mindig a konkrét ház–csapágy kombináció alapján kell meghatározni.
