„Két havonta cseréljük, és még így sem bírja.”
Poros üzemeknél ezt a mondatot elég gyakran hallani. Szállítópálya, klinkerhűtő, faapríték szeparátor,
automata raktár vagy üvegfeldolgozó gép. Más iparág, más gép, mégis ugyanaz a minta.
A csapágy papíron megfelelő. A teherbírás rendben van. A méret stimmel. Mégsem működik tartósan.
Ilyenkor sokan még mindig a terhelést kezdik el vizsgálni, pedig a valóságban sokszor nem ez a fő ok.
A probléma jellemzően egyszerűbb. A szennyeződés tönkreteszi a kenést.
Mi történik valójában a csapágyban?
Poros, abrazív közegben a csapágy nem csak mechanikai terhelést kap. A háttérben elindul egy lassú,
de nagyon következetes károsodási folyamat.
- szennyeződés bekerül a csapágyba,
- keveredik a kenőanyaggal,
- a kenőanyag elkezd „csiszolópasztává” válni,
- a gördülőelemek és a futópályák elkezdenek kopni
Ez nem egyik napról a másikra történik. Először csak melegedés látszik. Utána zajosabb lesz a futás.
Végül jön a megszorulás vagy a váratlan csapágyhiba.
A legtöbb ilyen alkalmazásnál ezért nem a katalógus szerinti terhelhetőség az első kérdés, hanem az,
hogy meddig marad tiszta és használható a kenés.
A klasszikus zsákutca: nyitott vagy tömített?
Karbantartói oldalon ez ismerős dilemma.
Nyitott csapágy
Jól viseli a terhelést és az önbeállást, de a por és a szennyeződés könnyebben eléri a kenési zónát.
Tipikus gond: gyorsan elszennyeződik a zsír.
Klasszikus tömített csapágy
Tisztább környezetben jó megoldás lehet, de erősen abrazív közegben maga a tömítés válhat gyenge ponttá.
Tipikus gond: a tömítőél gyors kopása.
Üvegipari, cementipari vagy faipari környezetben ezt sok helyen megtapasztalták már. A nyitott kivitel nem véd eléggé,
a hagyományos tömítés pedig nem mindig bírja sokáig az abrazív közeget.
Egy másik megközelítés: védelem súrlódás nélkül
Az ilyen környezetekre jelentek meg olyan megoldások, ahol nem klasszikus gumitömítés dolgozik.

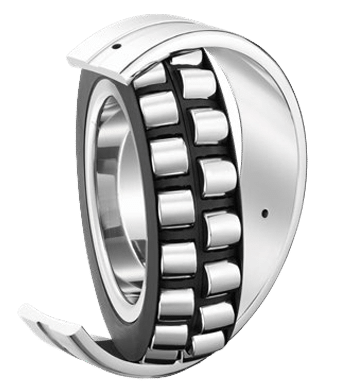

Ennek egyik konkrét példája az NTN SNR ROX hordógörgős csapágy, amely kettős fém deflektoros kialakítással készült.
A gyártói koncepció lényege egyszerű: poros, rezgéses, nehéz ipari környezetben növelni az üzemidőt úgy, hogy közben a csapágy beépítése és kezelése a lehető legközelebb maradjon a standard megoldásokhoz.
Mit ad ez a gyakorlatban?
Hosszabb élettartam
A gyártói kommunikáció és az esettanulmányok alapján poros közegben több mint kétszeres élettartam is elérhető a standard megoldásokhoz képest.
Kevesebb karbantartás
A jobb zsírmegtartás miatt az utánkenési gyakoriság jelentősen csökkenthető, egyes alkalmazásoknál akár a felére.
Magasabb védelem
A kettős fém védőelemek csökkentik a szennyeződés bejutását és a kenőanyag elvesztését.
Jobb vibrációtűrés
A nitridált kosárkezelés és a konstrukció kialakítása kedvezőbb viselkedést ad ütéses és rezgéses üzemben.
Egyszerű beépítés
Az ISO méret és a standardhoz hasonló szerelési logika miatt nincs szükség különleges beépítési eljárásra vagy speciális szerszámra.
Kiszámíthatóbb üzem
Kevesebb váratlan leállás, ritkább beavatkozás, tervezhetőbb karbantartási ciklus.
Valós ipari példák
Különböző iparágak, ugyanaz a probléma: a szennyeződés és a kenés kapcsolata.
1. Kőbánya, szállítópálya feszítődob
Finom mészkőpor, nedvesség és sár jutott a csapágyakhoz. A karbantartást még prémium megoldásokkal is 2 havonta el kellett végezni.
Eredmény:
- élettartam legalább 5× nőtt
- zsír bent maradása 3× javult
- éves leállás 6-ról 1-re csökkent
2. Cementipar, klinkerhűtő
Erős por, magas hőmérséklet, anyagkifolyás és nagy terhelés. Sok csapágyhely, nehéz hozzáférés.
Az éves karbantartás kb. 15 nap leállással járt.
Eredmény:
- élettartam legalább 2× nőtt
- karbantartási idő kb. felére csökkent
- éves leállás 15 napról ~7,5 napra csökkent
3. Automata vertikális raktár
Beltéri, de szennyezett környezet. Nehezen hozzáférhető csapágyhelyek, bonyolult csere és újrakenés.
Eredmény:
- 2 év alatt nem jelentkezett csapágyhiba
- automata kenőrendszer elhagyhatóvá vált
4. Papíripar, faapríték szeparátor
Erősen szennyezett közeg. Több korábbi megoldás sem adott stabil működést.
Tesztelt csapágy: 22210EAW33ZZC3
Eredmény:
- 10 hónap után is üzemben maradt a tesztelt csapágy
- korábbi megoldás ugyanennyi idő alatt 5 leállást okozott
- becsült éves megtakarítás: >900 000 €
5. Üvegipar, üvegfeldolgozás
Finom üvegpor és nedvesség. A nyitott kivitel nem védett, a hagyományos tömítés gyorsan kopott.
Eredmény:
- élettartam legalább 6× nőtt
- 2 év alatt a leállások száma 6-ról 0-ra csökkent
Mit érdemes ebből levonni?
Más iparágak, más gépek, mégis ugyanaz a tanulság. Poros környezetben a csapágy élettartamát
sokszor nem az határozza meg először, hogy mekkora terhelést bír el, hanem az, hogy mennyire lehet
távol tartani a szennyeződést a kenési zónától.
Ha gyakori az utánkenés, nehéz a hozzáférés, vagy drága egy leállás, akkor a megfelelő csapágykiválasztás
már nem pusztán alkatrész kérdés. Ez üzembiztonsági döntés.
Mikor érdemes ilyen megoldásban gondolkodni?
- poros, abrazív közegben,
- gyakori újrakenési igény esetén,
- nehezen hozzáférhető csapágyhelyeknél,
- rezgéses, lökésterheléses üzemben,
- magas állásidő költség mellett.
Mikor nem ez a legjobb irány?
- tiszta, pormentes környezetben,
- nagyon magas fordulatszámnál,
- precíziós vagy speciális futáspontosságot igénylő alkalmazásokban.
Ez azért fontos, mert a jó kiválasztás mindig az alkalmazásból indul ki, nem abból, hogy mi működött valahol máshol.
Mit érdemes ilyenkor megnézni?
A legtöbb esetben nem az a kérdés, hogy melyik cikkszámot kell betenni, hanem ez:
- milyen szennyeződés van jelen,
- milyen gyorsan romlik a kenés,
- mennyire hozzáférhető a csapágyhely,
- mennyibe kerül egy leállás,
- milyen gyakran kell most hozzányúlni.
Ha ezekre őszinte válasz születik, általában gyorsan kiderül, hogy valóban csapágyproblémáról van szó,
vagy inkább környezeti problémáról.
GYIK
Miben más ez, mint egy hagyományos tömített csapágy?
Kell gépmódosítás a beépítéshez?
Tényleg csökkenthető az utánkenési gyakoriság?
Hol térül meg a leggyorsabban?
Elég egy jobb zsírt választani?
Minden poros alkalmazásnál ez a jó megoldás?
Forrás: rox-snr.com
